液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

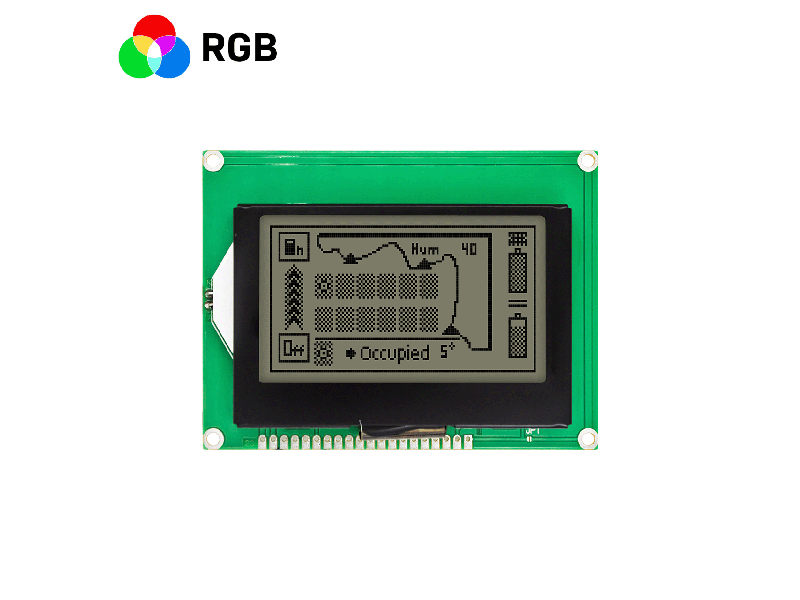

| 3英寸LCD 圖形液晶模組|128x64圖形點陣模塊 | FSTN正顯RGB 紅綠藍背光|全透偏光片 HTM12864-27-35S-A5P | 圖形液晶模組 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 紅綠藍 | 20PIN | SPI | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

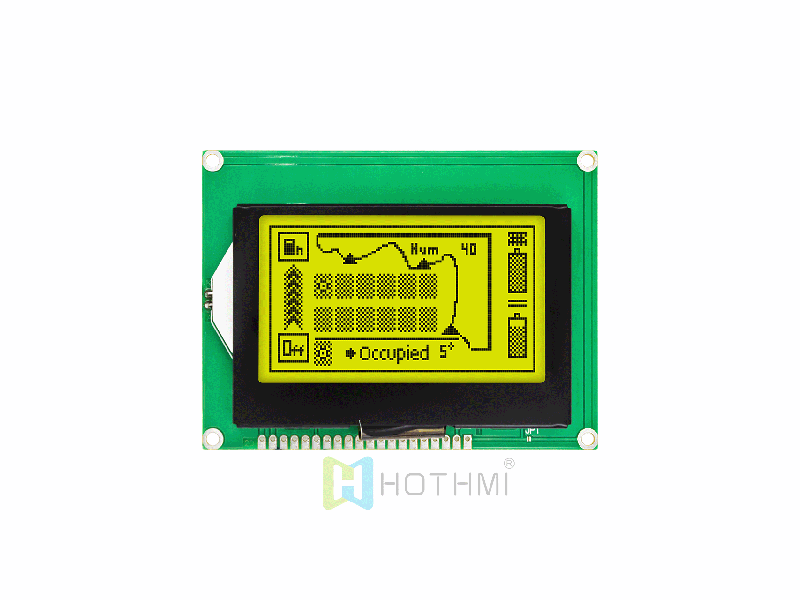

| 3英寸圖形液晶模組 |128x64圖形點陣模塊 | STN 正顯黃綠背光|SPI接口 HTM12864-27-11Y-A5P | 圖形液晶模組 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 黃綠 | 20PIN | SPI | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

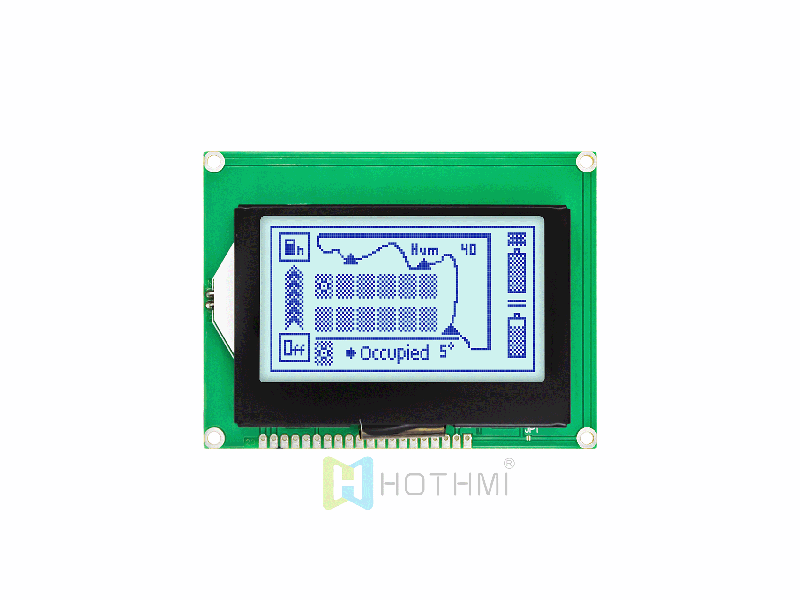

| 3英寸LCD128x64圖形液晶模組 | 灰底藍字 | STN 正顯白色背光| SPI接口 HTM12864-27-11W-A5P | 圖形液晶模組 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | 20PIN | SPI | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

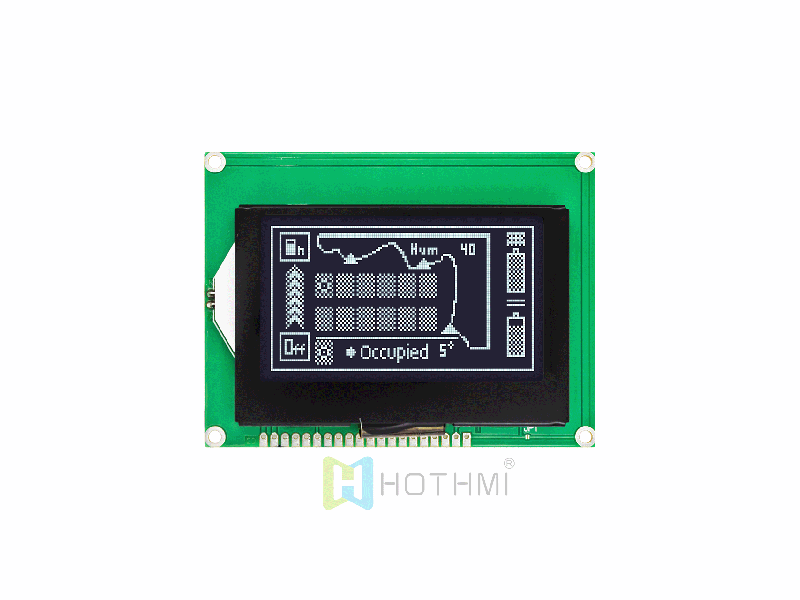

| 3英寸LCD圖形液晶模組 |128X64圖形液晶顯示屏 | DFSTN 負顯白色背光| ST7565R控制器 HTM12864-27-41W-A5P | 圖形液晶模組 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | 20PIN | SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

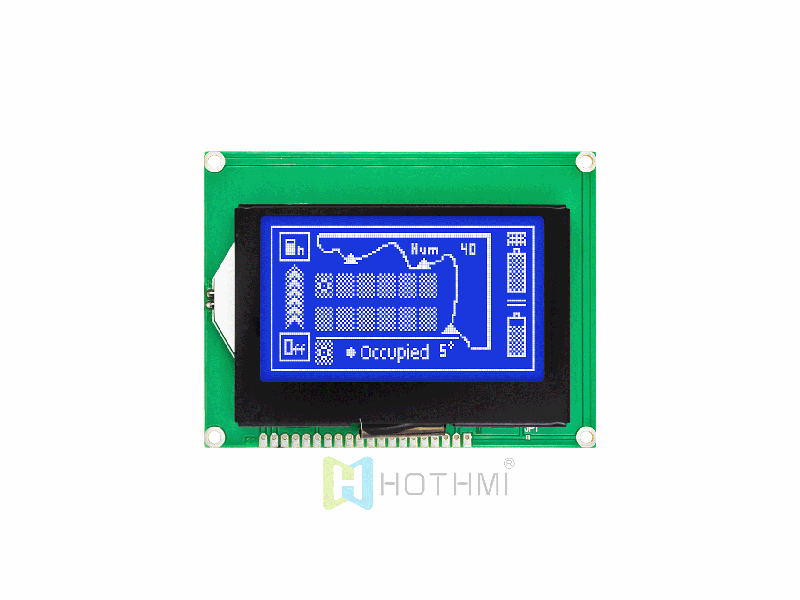

| 3英寸128x64圖形LCD | 128X64圖形液晶顯示屏 | STN 負顯白色背光| 5.0V | 藍底白字 HTM12864-27-25W-A5P | 圖形液晶模組 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | 20PIN | SPI | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3英寸128x64圖形液晶顯示模組 | 12864LCM | STN正顯示 黃綠背光 | ST7565R控制器 HTM12864-27-01Y-A5P | 圖形液晶模組 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 黃綠 | 16PIN | SPI | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

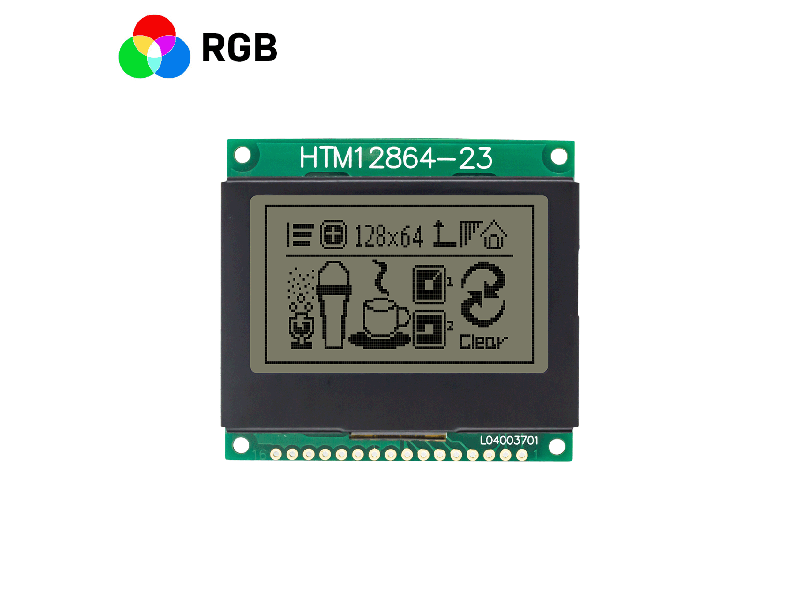

| 2.0寸LCD圖形液晶屏/128x64圖形點陣LCM/紅綠藍背光/MCU/ST7565 HTM12864-23-35S-A3P | 圖形液晶模組 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 紅綠藍 | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |

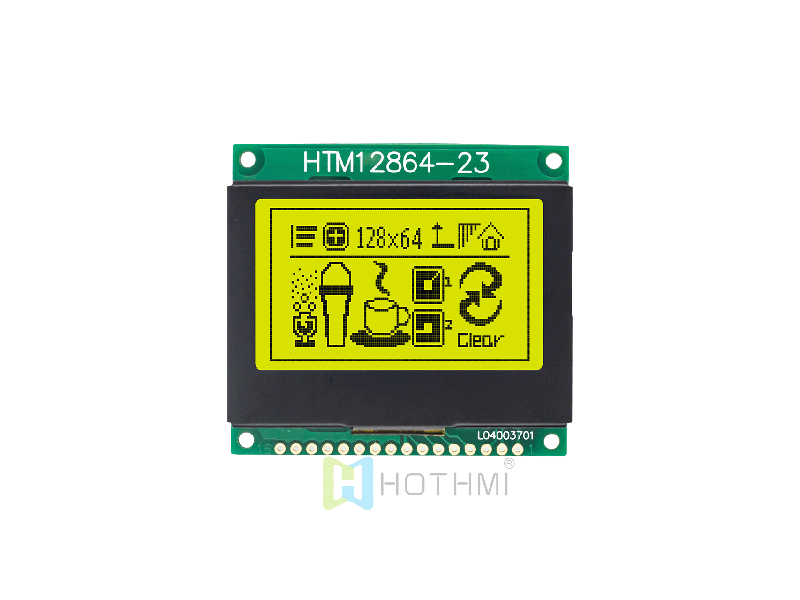

| 2.0寸 LCD圖形液晶模塊/128x64點陣黃綠色圖形LCD/STN+/3.3v/MCU接口 HTM12864-23-11Y-A3P | 圖形液晶模組 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 黃綠 | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |

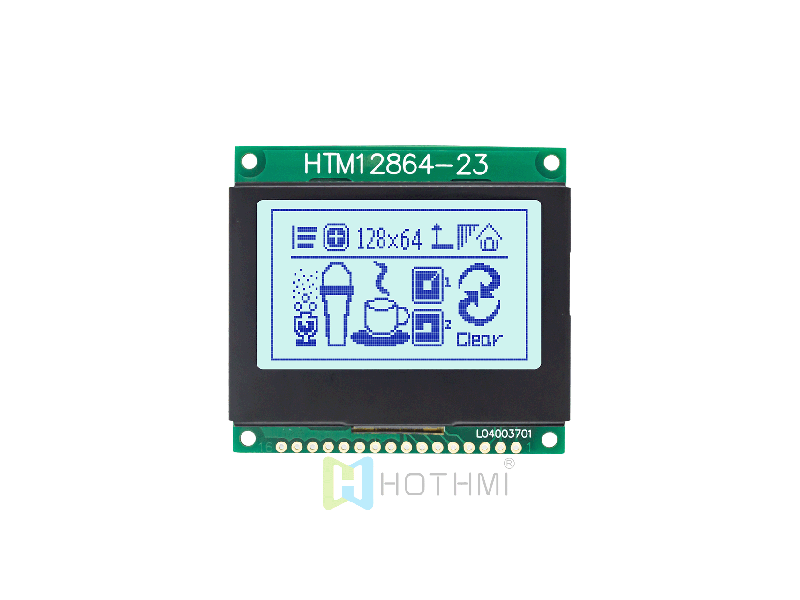

| 2.0寸128x64 LCD圖形液晶模塊/128x64圖形點陣模組/MCU接口/3.3v HTM12864-23-11W-A3P | 圖形液晶模組 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 白色 | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |

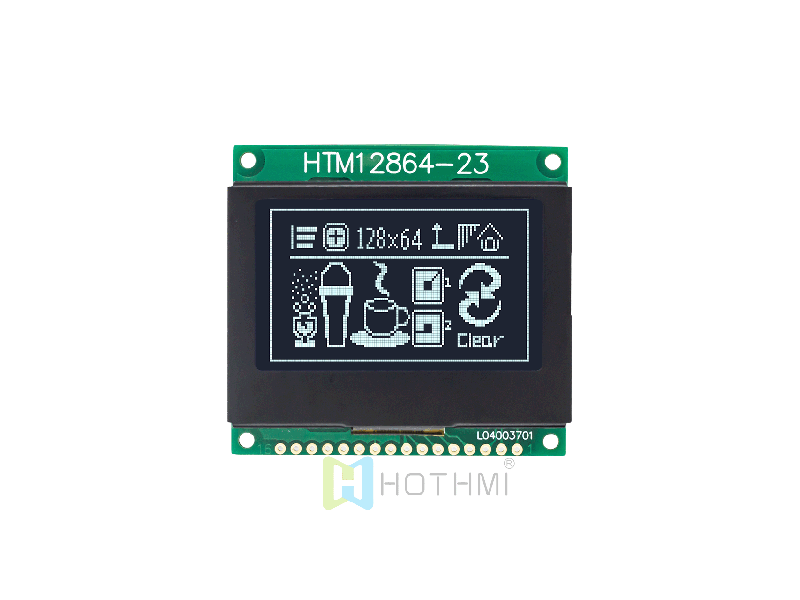

| 2.0寸128x64點陣圖形液晶模塊/ST7565控制芯片/3.3V/5.0V/黑底白字/Arduino/MCU HTM12864-23-41W-A3P | 圖形液晶模組 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 白色 | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7565 |
