7.0英寸TFT顯示模塊 | 1024x600 RGB IPS TFT屏幕 | TFT模塊顯示屏

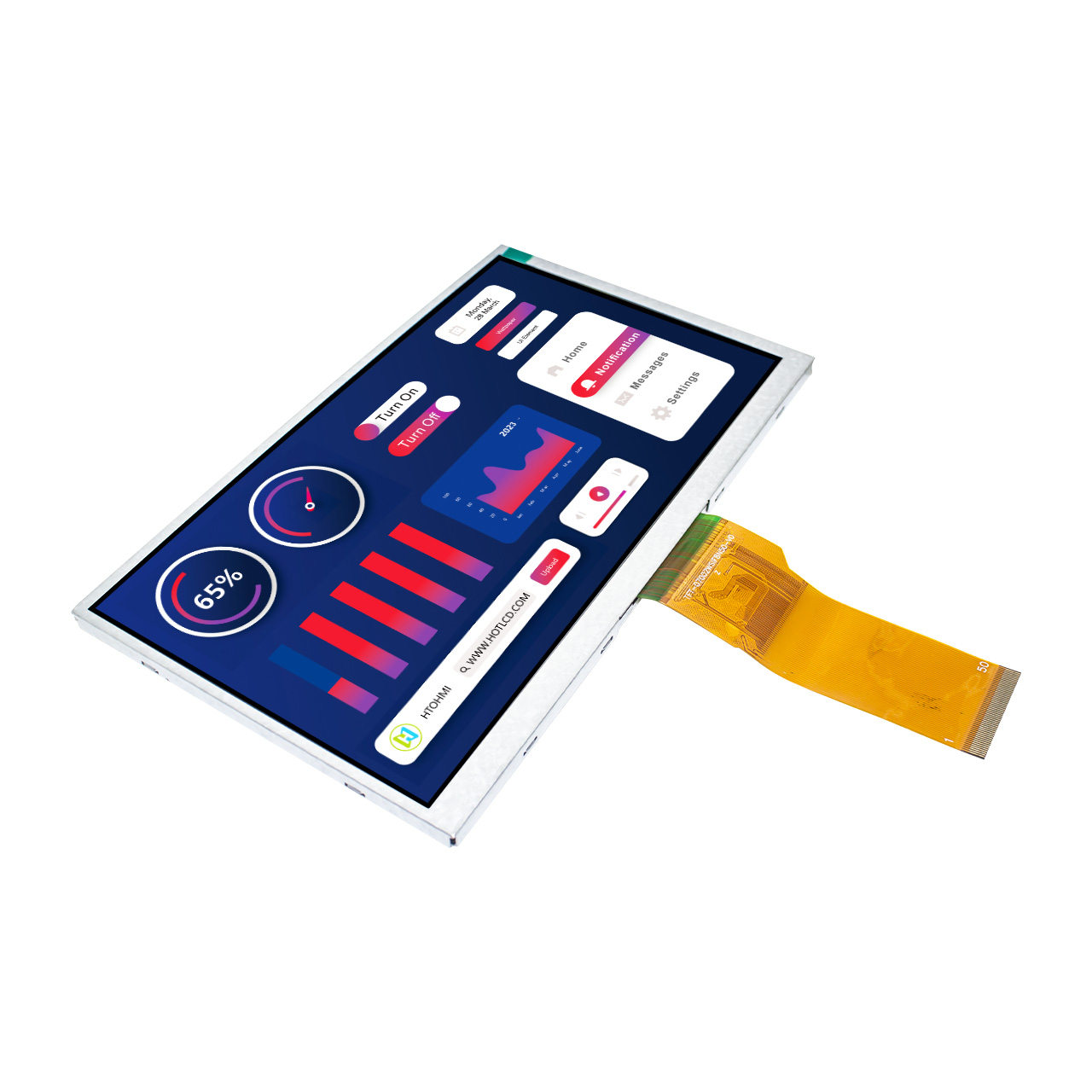

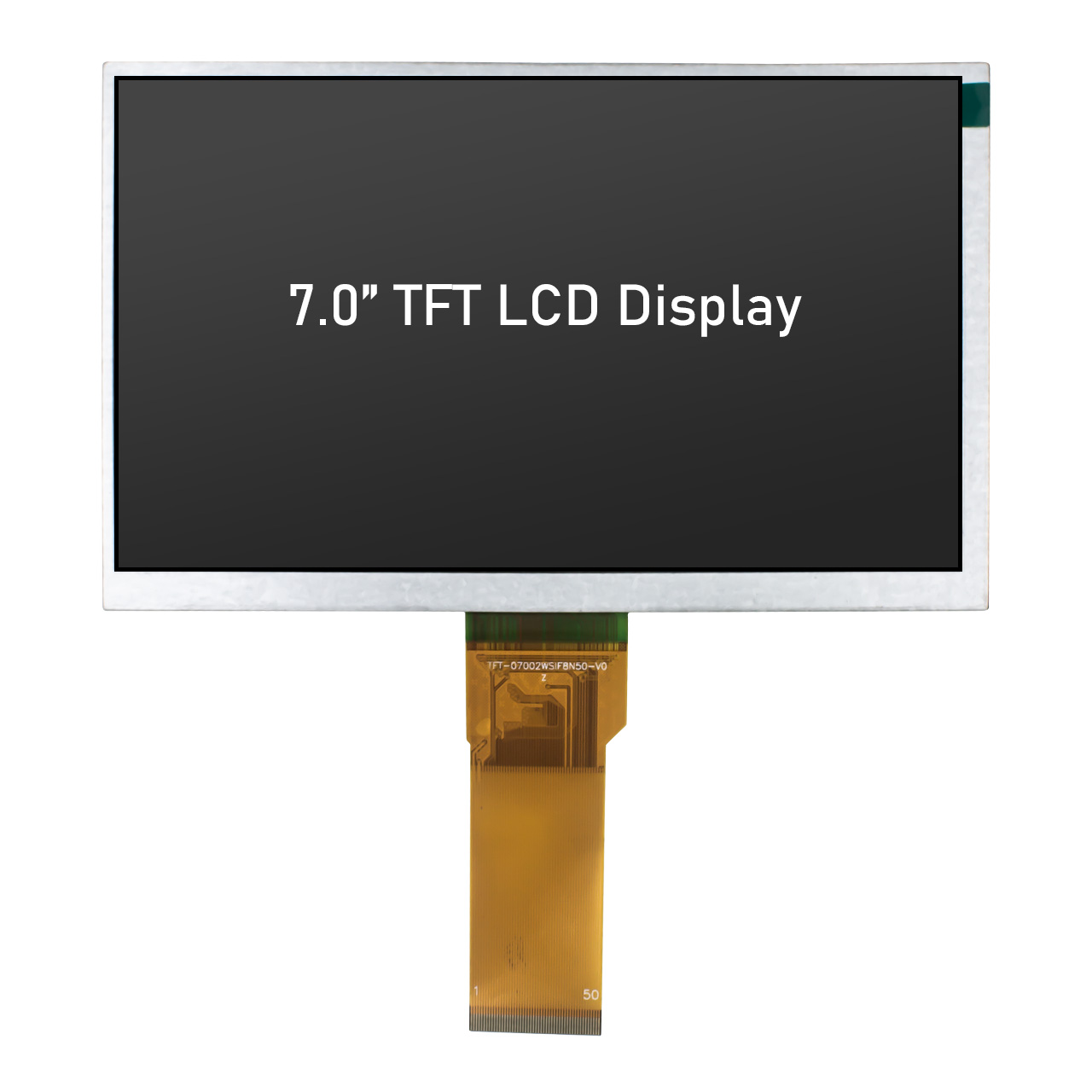

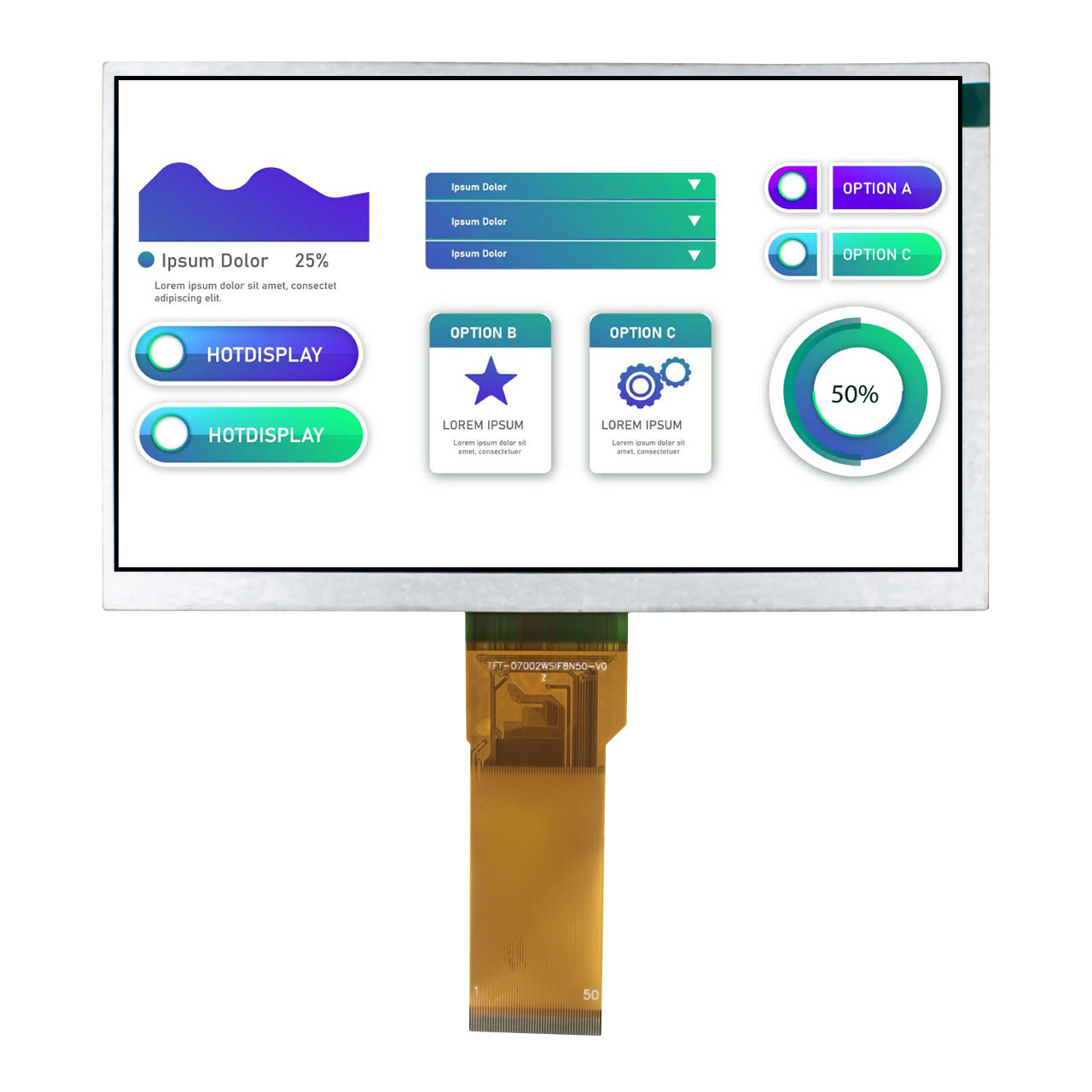

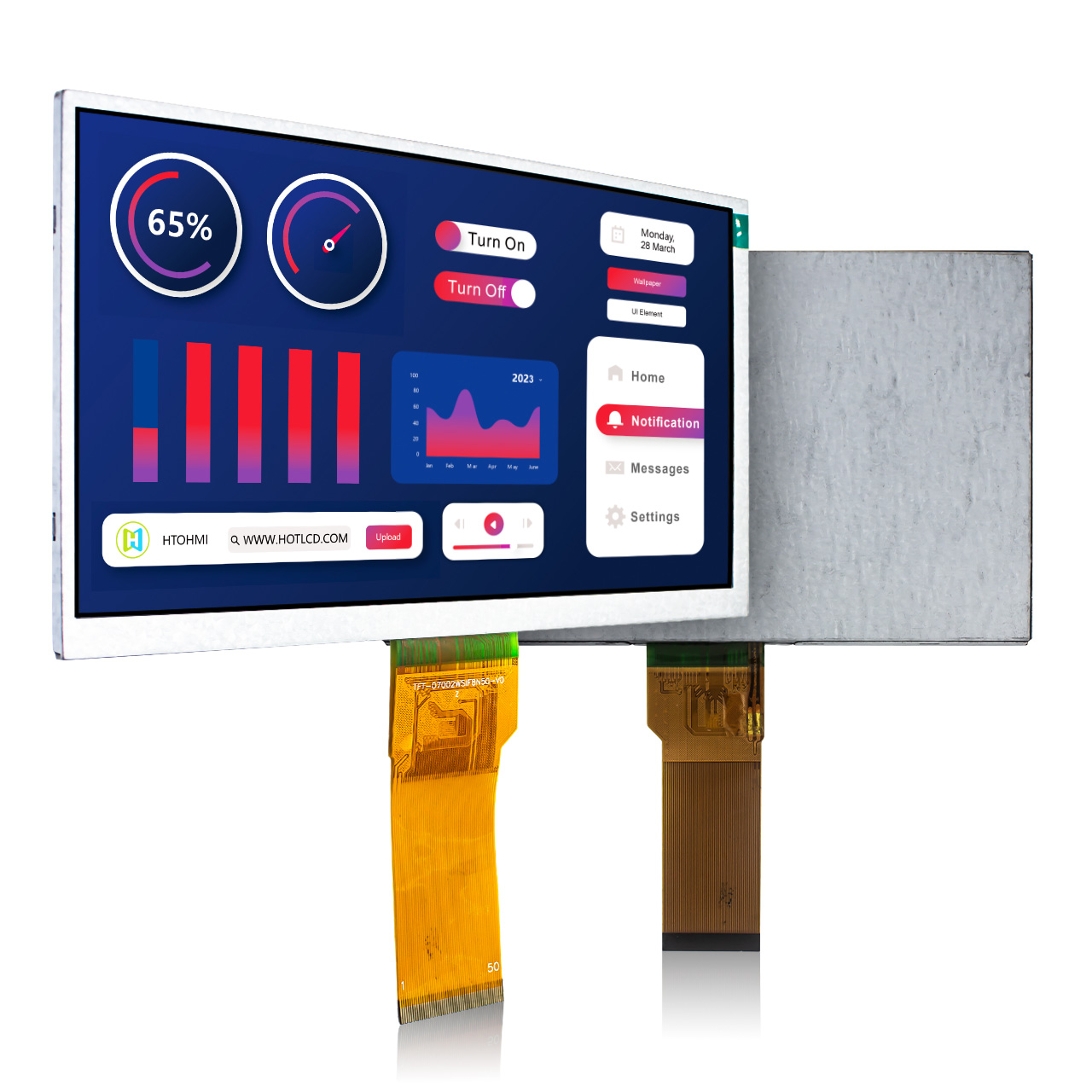

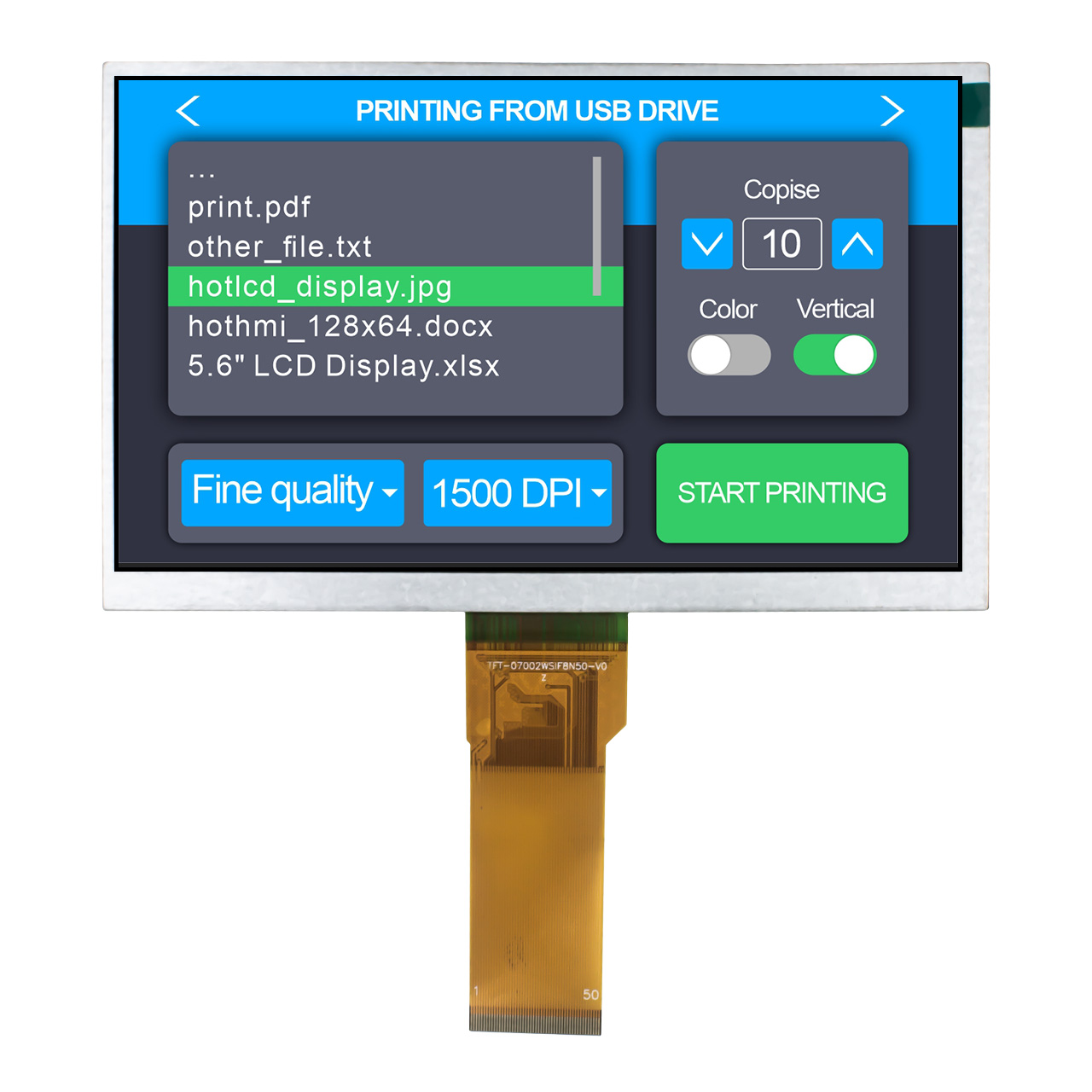

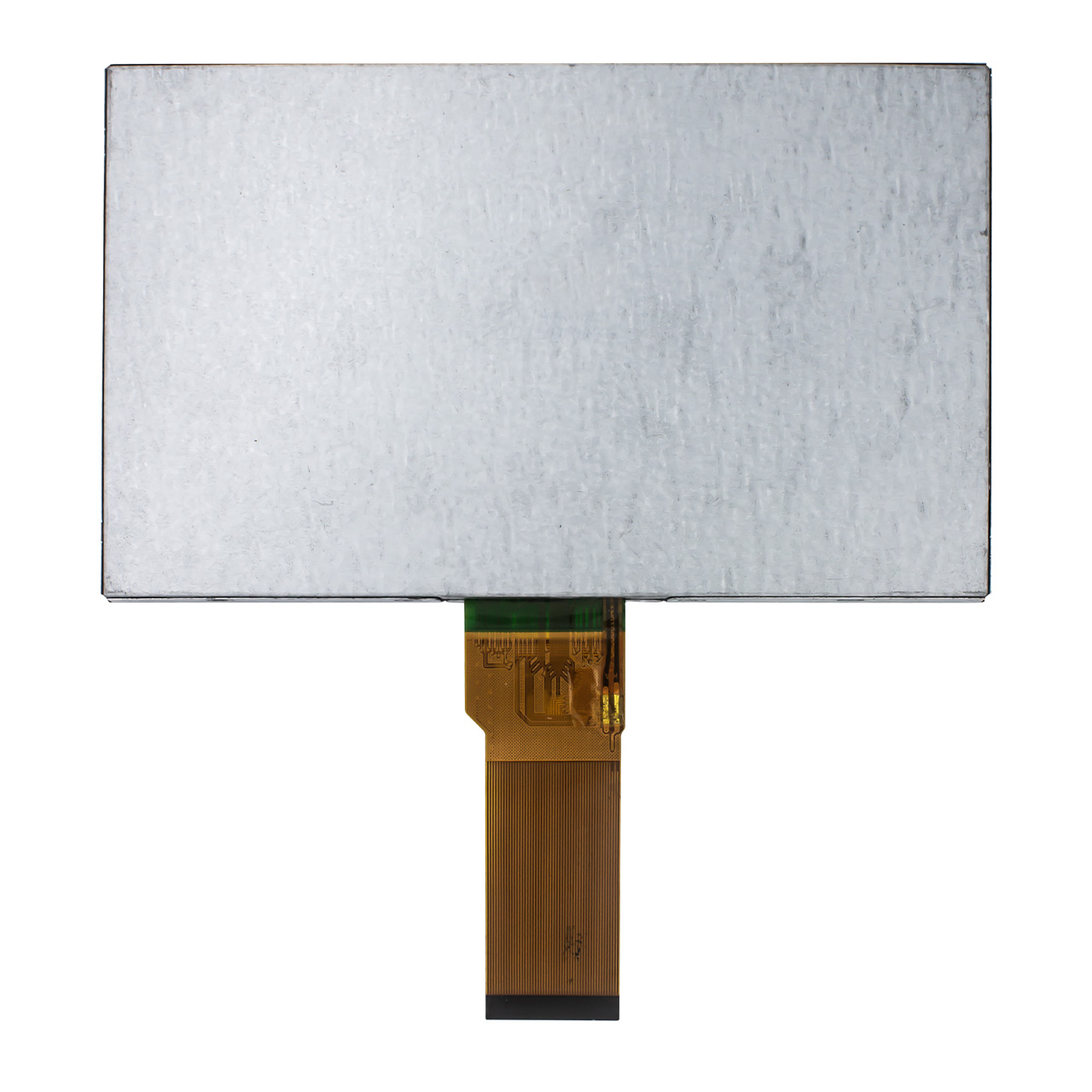

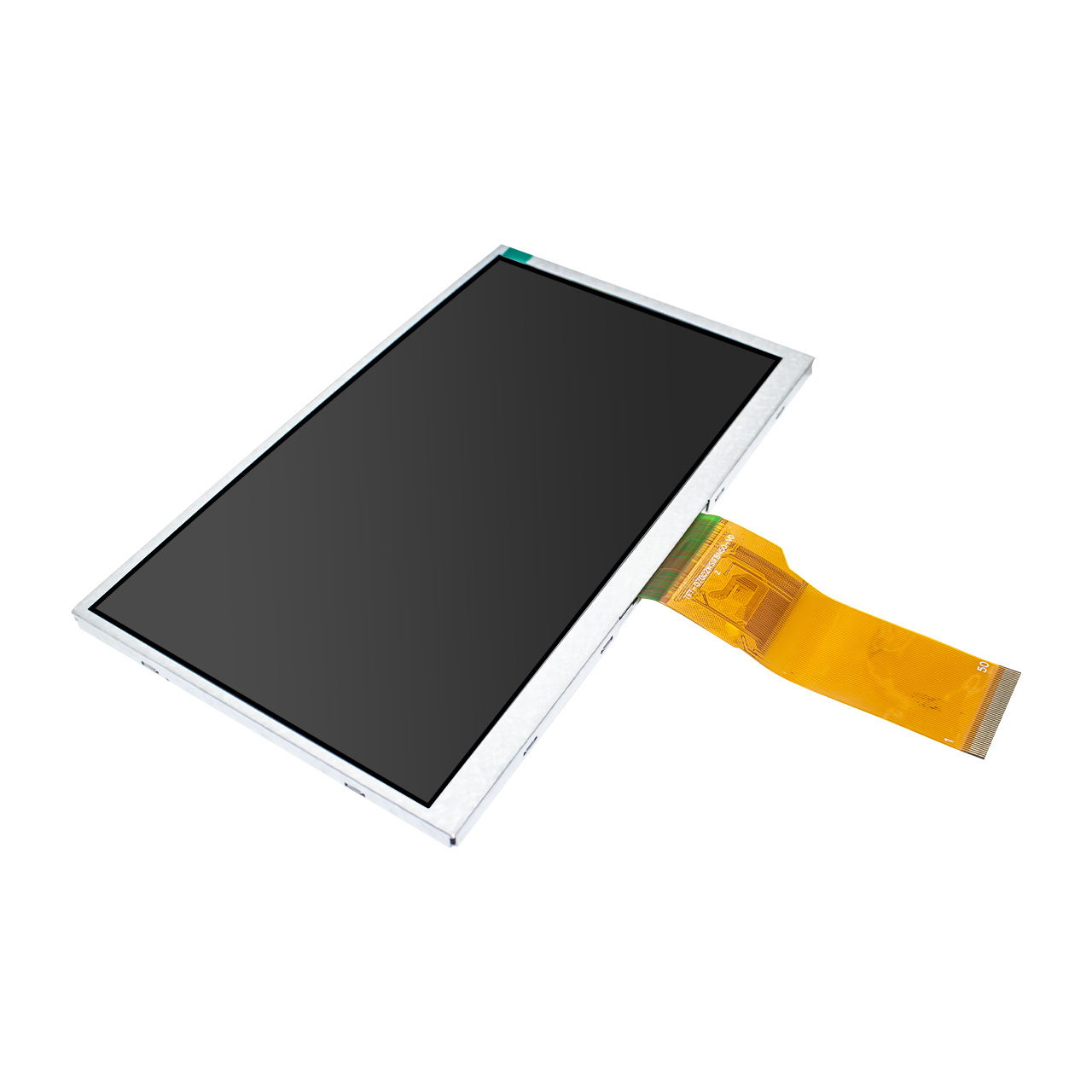

型號為的TFT-H070A2WSIFT8N50，專為高穩定性工業應用設計。其核心顯示性能基于1024×600像素的分辨率，采用RGB垂直排列（每像素由紅、綠、藍三個子像素構成），可呈現清晰細膩的圖像效果。模塊通過24位TTL并行接口與主控設備連接，支持高達51.2 MHz的像素時鐘頻率（典型值），能夠滿足60Hz刷新率的動態畫面需求。顯示區域為154.21mm（水平）×85.92mm（垂直），整體外形緊湊，尺寸為164.90mm×100.00mm×5.50mm，邊框設計兼顧結構強度與安裝適配性。

模塊采用白色LED背光方案，典型亮度為800 cd/m2（需在40mA驅動電流下實現），結合高透光率的液晶面板與廣視角技術（水平與垂直視角均達85°），確保在復雜光照環境下仍能保持可視性。其光學特性包括典型對比度800:1、色域覆蓋約50%（基于CIE標準光源C），并支持色溫調節（白點色坐標x=0.308，y=0.336）。響應時間為30-40ms（上升+下降），適用于靜態或中低速動態畫面場景。驅動部分由EK79001與EK73215芯片組協同工作，支持3.3V主供電（范圍3.0-3.6V），并通過獨立電源引腳提供高壓驅動所需的VGH（+18V）、VGL（-6V）及模擬電路電壓AVDD（9.6V），確保面板穩定驅動。

同步模式可通過MODE引腳靈活配置為DE（數據使能）或HSD/VSD（水平/垂直同步）模式，適應不同主控芯片的時序要求。掃描方向控制方面，L/R引腳設置水平像素輸出順序（左移或右移），U/D引腳控制垂直掃描方向（從上至下或從下至上），便于適配多樣化硬件布局。模塊內置ESD防護設計，接觸放電±4kV、空氣放電±8kV，并通過嚴苛的可靠性測試，包括高溫操作（60℃/120小時）、低溫存儲（-20℃/120小時）、濕熱循環（60℃/90%RH/120小時）、熱沖擊（-30℃?80℃/100次循環）及振動/沖擊測試（符合工業級抗振標準），確保在惡劣環境下長期穩定運行。

使用注意事項方面，模塊強調避免長時間顯示靜態圖像（建議不超過2分鐘），以防液晶分子滯留導致殘影，推薦通過屏保功能動態刷新畫面。機械防護需避免直接撞擊玻璃面板，安裝時需注意防靜電措施（如佩戴接地腕帶、控制環境濕度＞50%RH）。背光驅動需匹配9.6V正向電壓與240mA恒流源，建議采用PWM調光以延長LED壽命。該模塊無需額外初始化代碼，可直接通過標準TTL時序驅動，適用于工業HMI、醫療設備、車載儀表、自動化控制終端等對可靠性要求嚴苛的領域，尤其適合需要寬溫操作、抗干擾能力強及長壽命設計的應用場景。
