類型：TFT顯示屏
顯示像素：480x272
外形尺寸 ：120.7x75.8x2.9
VA尺寸：5.0
AA尺寸 ：5.0
有效尺寸mm：110.88x62.83
應用：工業控制系統、手持電子設備、
視角：IPS全視角
背光/亮度：1000cd/M2
引腳：FPC-22 pin
接口方式：MCU
特殊說明：防靜電ESD 8KV
工作溫度：-30~80℃
供電電壓：+3.3 V
驅動芯片：NV3041

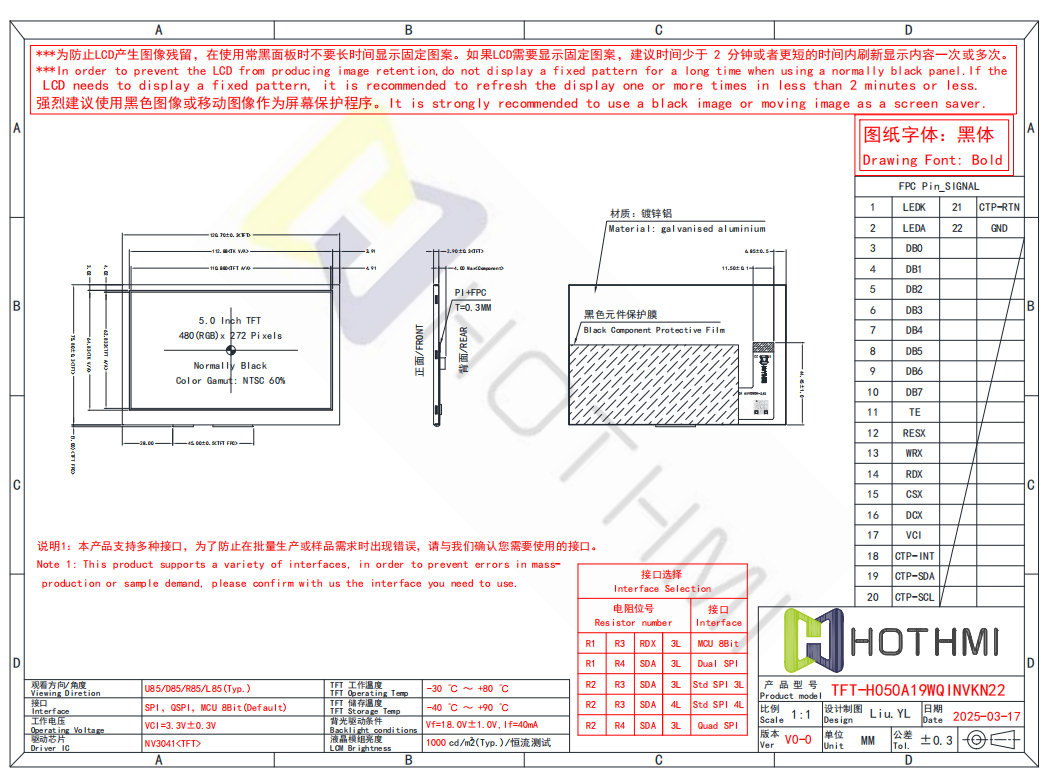

TFT-H050A19WQINVKN22是一款5.0英寸TFT液晶顯示模組，采用常黑模式設計，分辨率為480×272像素，色域覆蓋NTSC 60%，能夠呈現高對比度的清晰畫面，適用于工業控制、智能設備、醫療儀器等領域。該模組核心特性突出，顯示性能方面，亮度可達800 cd/m2（恒流驅動測試），支持-30℃至+80℃的寬溫工作環境，確保在極端溫度下的穩定運行；色彩表現方面，NTSC 60%的色域覆蓋使畫面色彩層次豐富，視覺效果優異。電氣參數上采用3.3V ±0.3V低功耗設計，搭載NV3041 TFT驅動芯片和FT5216觸控芯片，實現精準的顯示與觸控控制。
接口配置靈活，默認支持MCU 8Bit接口，還可通過調整電阻位號（如R1/R2/R3）切換至SPI或QSPI模式，用戶需在批量生產前與廠商確認接口類型以避免兼容性問題。結構設計上采用0.3mm厚度的鍍鋅鋁合金外殼，兼具輕量化與耐腐蝕特性，關鍵部件尺寸公差控制在±0.3mm以內，保障裝配一致性。
使用建議方面，為避免圖像殘留，建議靜態畫面顯示時間不超過2分鐘，推薦使用黑色背景或動態屏保；模組儲存溫度范圍達-40℃至+90℃，可適應嚴苛環境需求。背光設計采用黑色元件保護膜，進一步提升對比度與耐用性。需注意的是，接口配置需嚴格參照文檔中的電阻位號說明，或聯系技術支持確認；觸控模塊（CTP）與TFT尺寸公差獨立標注，安裝時需注意匹配。
該模組主要應用于工業HMI界面、便攜式儀器儀表、智能家居控制面板等場景，其高亮寬溫、多接口靈活配置、輕量化耐腐蝕結構及防殘影設計，能夠滿足多樣化場景下的可靠顯示需求。
